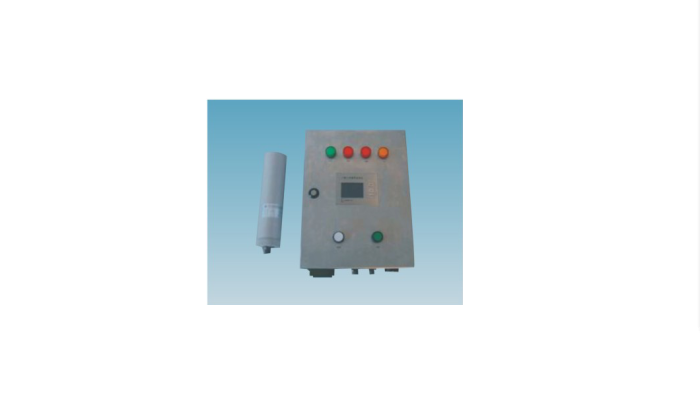

SQDM-101 門禁 γ劑量率監測儀
將該儀器安裝于輻射防護門門口附近，探測器安裝于輻照室，與輻射防護門與放射源工位進行聯鎖，只有當放射源在貯存位時和輻射防護門處于聯鎖控制時，儀器通過自檢輸出自檢通過信號后，才能給出打開輻射防護門信號，允許工作人員進入輻照室，確?，F(xiàn)場安全生產和人員安全。
設備組成
? SQDM-101監測儀主機
? WF-GM-DT低量程γ探測器
? 探測電纜
? 電源線等組
主要特點
? 儀器采用液晶顯示
? 設有故障報警（含失效）、高值報警，設有紅綠雙色報警燈
? 儀器為壁掛式、模塊化設計
? 設有RS-485 通訊接口，可與計算機進行通訊
? 儀器有兩個繼電器輸出信號（報警信號、允許開門信號）
? 還有兩個輸入信號（源位工作信號、與門聯鎖信號）
連鎖
? 門控聯鎖信號：外部輸入1 對無源轉換觸點（此項目采用閉合觸點），“閉合”表示門已關閉；“斷開”表示門已打開
? 源位聯鎖信號：外部輸入1 對無源轉換觸點（此項目采用閉合觸點），“閉合”表示放射源在貯存位，探測器投入工作；“斷開”其他表示放射源離開貯存位，探測器停止工作。
? 故障報警： 1 對轉換觸點，此項目采用閉合觸點，探測器正常和儀器正常時，該觸點為閉合；探測器開路故障或超出測量上限時，該觸點為斷開。
? 高值報警（低值報警）：1 對轉換觸點，此項目采用閉合觸點，測量值低于報警閾值時，該觸點為斷開;測量值高于報警閾值時，該觸點為閉合。
? 報警閾值：低值和高值的報警閾值在測量范圍內可任意設置。
? 源位聯鎖信號：外部提供1 對無源閉合觸點，該觸點為“斷開”信號時，表示放射源離開貯存位置；該觸點為“閉合”信號時，表示放射源在貯存位，探測器工作。
? 門禁聯鎖信號：外部提供1 對無源閉合觸點，該觸點為“斷開”信號時，表示輻射防護門已經打開；該觸點為“閉合”信號時，表示輻射防護門已經關閉
自檢通過信號（允許開門信號）：儀器開機投入使用，在門禁聯鎖信號（閉合）與源位聯鎖信號（閉合）并存的條件下，按下儀器自檢開關模擬報警狀態，儀器報警燈亮，3 秒后，自動清除模擬報警，儀器恢復正常狀態，此時若報警信號無異常儀器方能給出自檢通過信號，即允許用戶打開輻射防護門。否則，門不能被打開.允許用戶打開信號持續60 秒（開門動作必須在60 秒內完成，否則需重復上述工作）門被打開并被關閉后，再次開門需重復上述工作.
SQDM-103A三通道γ劑量率監測儀
本儀器主要用于輻照?qǐng)鏊B續監測迷道出入口和水處理間的環境γ劑量率，儀器采用工業化設計，性能穩定可靠。儀器可同時接三個探測器，三個通道獨立監測，任何一道超過報警閾值，主機均可識別并輸出相應報警觸點，確?，F(xiàn)場安全生產和人員安全。
? 射線類型： X、γ
? 測量方式：三路連續測量
? 顯示界面： 240×128高清晰度液晶實時顯示當前劑量率
? 探測器： GM管、塑料閃爍體、電離室系列可搭配選擇使用
? 通訊方式：主機設有RS485接口，可上傳實時數據至上位機
? 探測距離：≤800米（探測器至主機）
? 報警類型：故障、報警、失效三種報警
? 報警閾值：報警閾值在測量范圍內任意設置
? 報警輸出：9組無源開關量輸出
? 開機信號：設有開機正常工作信號輸出
? 連鎖：可與源位、卡源等狀態連鎖報警
? 主機供電：AC220(±20%)V、50(±5)Hz
BN-L118D g聯鎖監測控制儀
BN-L118D主要用于輻照?qǐng)鏊蛘呒铀倨鞴に噺S房，與防護門連鎖，連續監測輻照室內的環境劑量水平。同時可作為防護門的開啟鑰匙，輸出開門控制信號，只有輻照室內的劑量率在安全范圍以內，才允許打開防護門。如果劑量超限，能夠同時發出聲光報警提示，以保護現場人員不受到輻射傷害。配耐輻照電離室探測器壽命可達10年以上。
? 射線類型： X、γ
? 測量方式：連續監測
? 顯示界面： 240×128高清晰度液晶實時顯示當前劑量率
? 探測器： GM管、塑料閃爍體、電離室系列可搭配選擇使用
? 通訊方式：主機設有RS485接口，可上傳實時數據至上位機
? 探測距離：≤800米（探測器至主機）
? 報警類型：故障、報警、失效三種報警
? 報警閾值：報警閾值在測量范圍內任意設置
? 報警輸出：聲光報警、外部連鎖報警
? 開機信號：設有開機正常工作信號輸出
? 連鎖：與門禁系統連鎖
? 主機供電： AC220(±20%)V、50(±5)Hz
